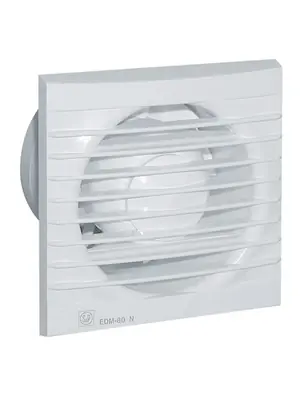

Ventilátor Soler&Palau EDM 80 N
| otáčky | průtok (0 Pa) | výkon | napětí | max. teplota | Ø potrubí | akust. tlak | hmotnost |
| [min-1] | [m3/h] | [W] | [V] | [°C] | [mm] | [dB(A)] | [kg] |
| 2350 | 80 | 9 | 230 | 40 | 100 | 33 | 0,4 |
Skříň
z kvalitního nárazuvzdorného plastu, barva je bílá. Je určena k montáži na stěnu. Pro zvýšení tlaku obsahuje skříň rozváděcí kolo s optimalizovaným tvarem lopatek.
Oběžné kolo
axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek a je na hřídeli zajištěno ocelovou pružinou proti sklouznutí.
Motor
asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40˚C. Motor má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení. Krytí IP44.
Svorkovnice
přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček
se provádí změnou napětí speciálními regulátory
Hluk
emitovaný ventilátorem je měřen ve vzdálenosti 1,5m v ose ventilátoru na straně sání.
Montáž
Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů a pod.
